产品概述

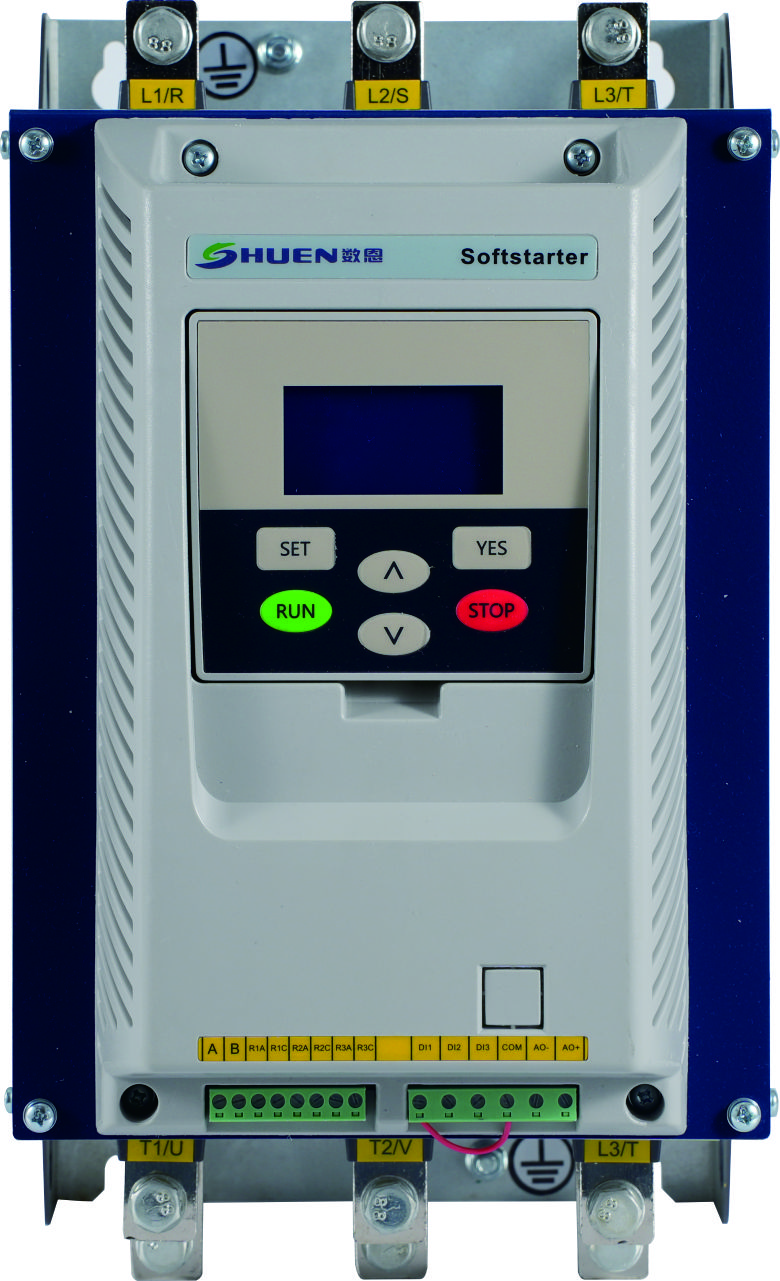

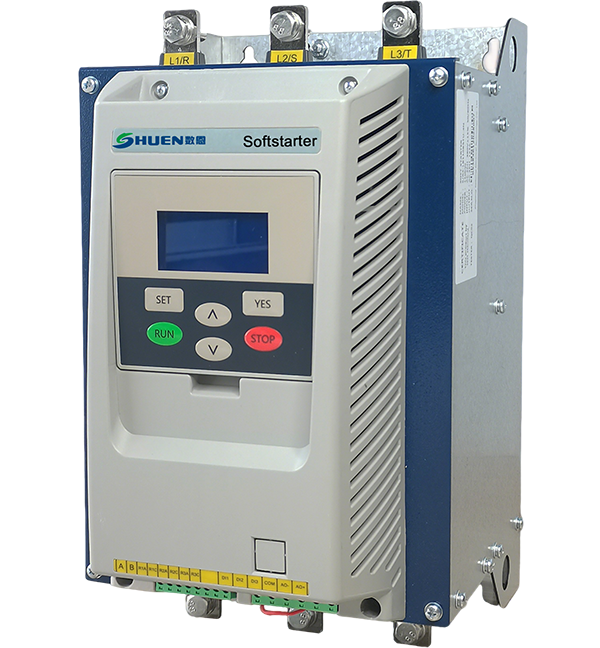

SJR3-2000P 系列电机软起动器是一种结合电力电子技术，微型集成电路控制技术和现代电气自动化传动理论的电气产品。主要作用于异步电动机的启停控制和电机保护。基于可控硅的电力电子特性，对电机启动过程中的电流与输出进行控制，达到减少启动过程中的电气冲击与机械冲击的效果。相比较自耦降压启动，星三角组合启动，具有无二次冲击，启动力矩更平滑和启动过程可调节的优势。

SJR3-2000P 系列软起动内置有电流检测电路，可对电机使用过程中的缺相，过流，过载等多种故障进行保护。产品同时还配备有可交互的显示屏幕，通讯总线，便于用户对产品进行个性化的设定和智能化的系统集成应用。

SJR3-2000P系列升级自2013年推出的SJR3-2000系列，在基本兼容原SJR3-2000的安装接线与外形尺寸的前提下，新增并改进了多项新功能和新技术。详细变更说明请参照说明书扉页解说。

产品特性

●控制器性能，本产品采用先进的32 位微控制器，基于ARM 构架的Cortex-M3 内核微控制器为产品的运算与控制性能提供了可靠基础；

●电气耐火耐腐蚀盐雾特性，全系列所使用的塑料构件均为阻燃ABS。金属构件采用复合铝材，6063 号铝合金在兼顾机身结构强度的刚性同时具有优秀的散热特性，且耐盐雾腐蚀。主回路部分的导电材料均为紫铜并镀镍处理。具有良好的导电，耐腐蚀，低导通内阻的特点。

●集成通讯总线，本系列已内置集成RS485 通讯接口，支持Modbus-RTU 通讯协议。无需额外添加扩展卡。

●特色喂料继电器输出，支持电流运行范围继电器输出，可用于加工机械，如，矿山机械，固废破碎等设备的加料信号输出。

●丰富完善的保护功能，本系列为三进六出设计，可在启动完成后的旁路状态下，保持内置电流检测电路串接在电机运行主回路中，为电机提供丰富的运行保护，如三相不平衡，缺相，过载，过流和相序保护等多达12 种的保护。内置模拟量电流输出（4-20mA）可接入外置电流表。

●美观智能的显示界面，本系列提供图形化显示屏幕，友好的UI 界面设计，用户可以方便的进行能能设定，运行状态监测，故障信息历史记录读取等。内置双语菜单，用户可自行切换为英文界面，方便设备配套出口。

●重载设备启动支持，本系列支持高达600% 的限流百分比；特色的延时“加力”功能，电流斜坡启动模式，突跳参数等重载电机启动时的辅助功能，可改善重载启动效果。

●模糊频率适应与强触发特性，针对发电机组或异常电网的频率偏差，有效自适应，避免因此产生的启动异常。基于6 组大电流的脉冲触发电路，具备强触发电流特点，适配髙门极电流晶闸管，保证晶闸管有效导通。

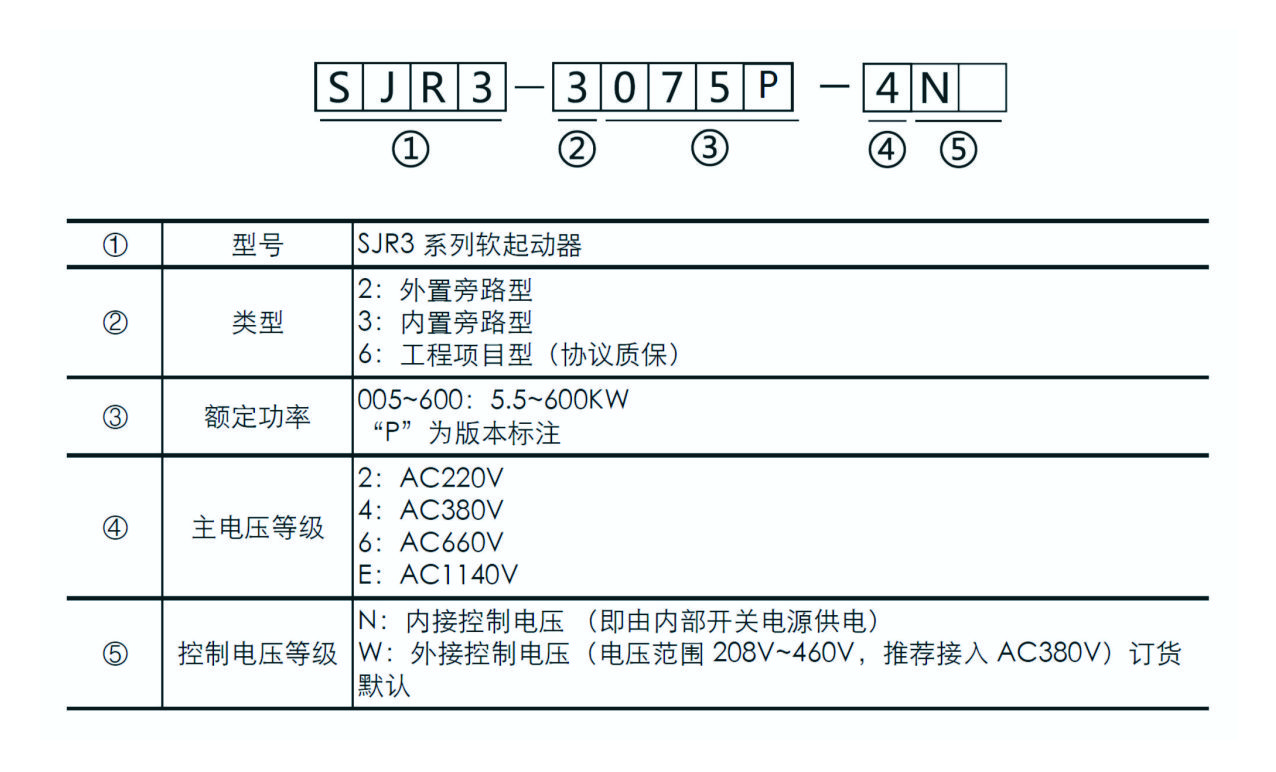

型号命名

电气参数
