产品概述

相较于外置旁路软启动，该系列内部集成有运行旁路设计，用户可不用加装旁路接触器，接线方便，节约柜体空间。相较于模块在线型的软启动，由于内部集成有运行旁路，可以使电机在切换至全压运行后切换至低阻抗的回路介质，避免晶闸管长时间工作的导通压降功耗，达到运行低功耗的效果，同时提高晶闸管使用寿命。

自SJR3-3000系列推出以来已广泛应用于矿业，农业，冶金和装备制造等多个行业，我司为了不断改进升级，基于原SJR3-3000系列基础上，通过软件重构，结构升级等技术改进。推出了SJR3-3000系列 Version 2.0版本机型（产品铭牌标记为ver 2.0）。现将部分技术升级，版本差异与变更如下列举：

1、增加实时温度显示功能；

2、默认集成RS485接口，不再需要额外加装通讯卡；

3、显示界面调整增加为四行；

4、增加运行时间和运行次数记录功能；

5、调整了75kW，90kW的产品外形设计；

6、默认不保留外部控制电源接口，全系列采用内置开关电源设计；

7、增加了英文等多语种显示界面选项；

8、增加消防模式，允许保护应急关闭；

9、增加欠载保护功能；

产品特性

内置旁路即将可控硅启动后所需切换的外置旁路接触器进行了集成。通过控制可控硅的投切时机，达到减少电弧或者电子熄弧的效果。减少旁路触点损耗和灭弧室的结构设计空间。

内置旁路优势：

• 运行功耗相较模块在线式更低，可控硅的损耗更低，在相对封闭场合下，长时间运行也无需依赖散热风道。

• 集成旁路后，安装接线更加简便，只需进线三相连接，出线三相连接即可；

• 电气节约，通过节约旁路的线缆，与盘柜的电路结构节约，提高电气密度，减少线缆耗材；

电气参数

基础功能

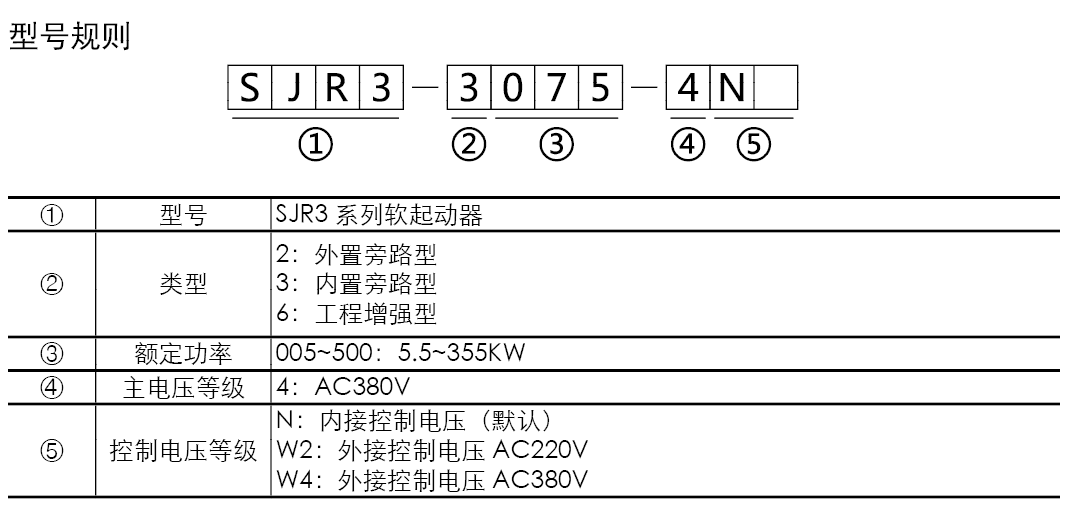

型号规则
